Priuštivo stanovanje svima
Najbrža, najkvalitetnija, najjednostavnija, najjeftinija gradnja kuća i zgrada na svijetu betonom ili ciglom do 30%
1.

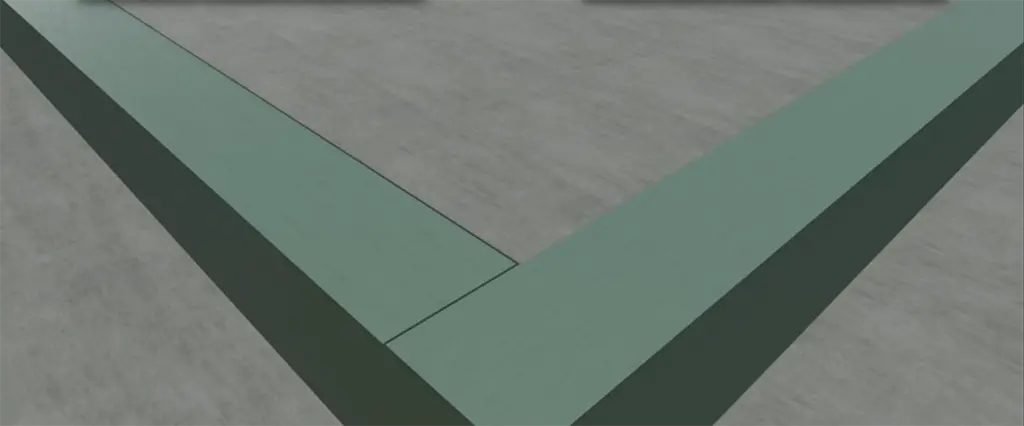

Nakon što je podna ploča betonirana i posušila uzimamo stirodur XPS debljine 5 ili 8 cm te ga s Pur pjenom montiramo po rubu podne ploče u vaser vagu ili libelu vodoravno ili okomito.
2.
Montiramo Revolution Block KB kutnik vanjsku i unutarnju stijenku na sve čoškove objekta pur pjenom po projektu.
Nakon što su se kutnici osušili uzimate zidarsku špagu i povlačite je od kutnika do sljedećeg kutnika po projektu da imate pravac zidanja ss revolution blockom KB.
3.
Ukoliko imate mrežu Q257 po statičkom projektu pripazite da vam je mreža u dvije zone u simetriji da se polja poklapaju.
4.

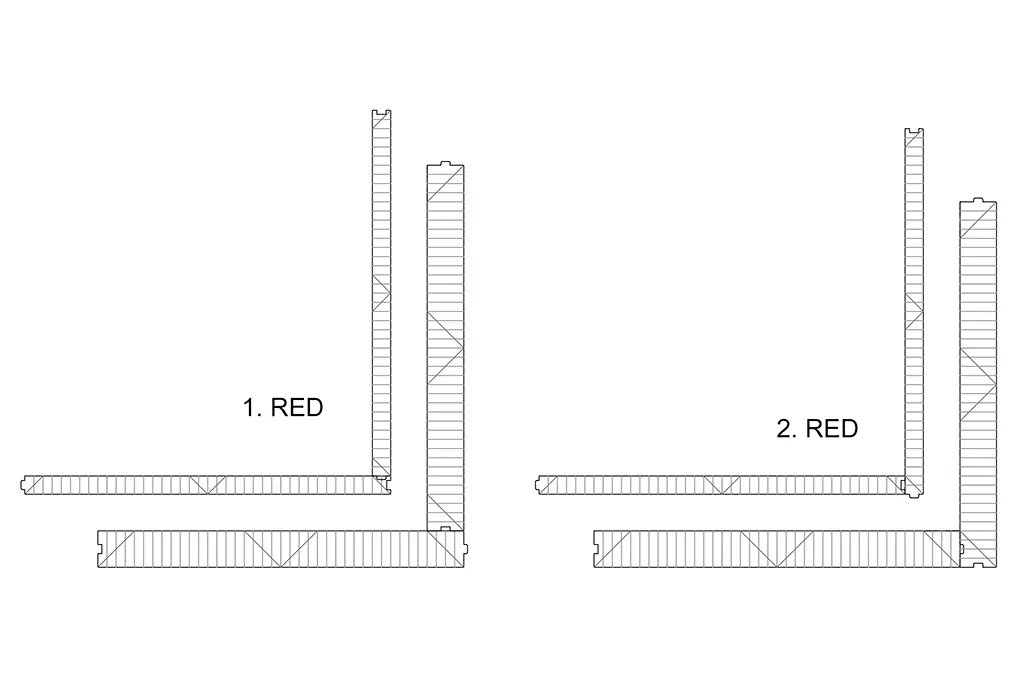

Zidanje revolution blockom KB se radi pur pjenom za zidanje stiropora na isti način kao zidanje sa ciglom. Na slici je prikaz smjer zidanja Revolution blocka.
5.
Nakon što ste zazidali prvi red i kad je posušio uzimate PVC cijev maksimalno Fi 25 i da ju montirate između dvije stijenke, a ta ista cijev služi kao distancer.

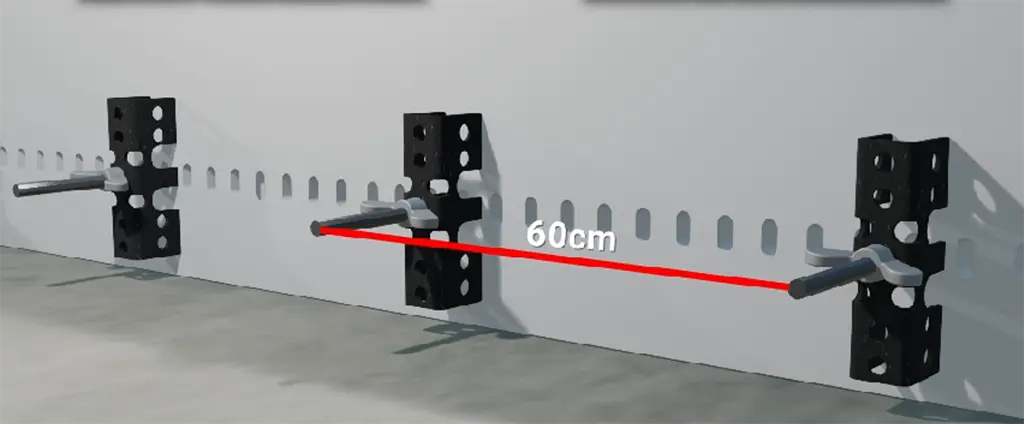

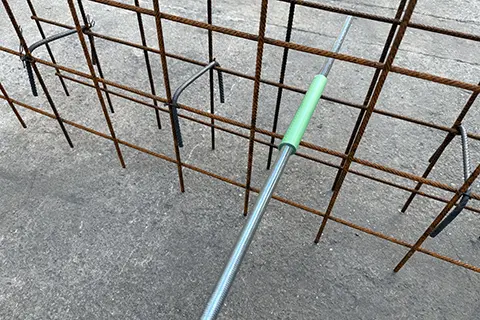

Kroz PVC cijev provlaćite navojnu šipku Fi 16 dužine 1 metar dijagonalno te ravno na maksimalni razmak između navojnih šipki Fi 16 iznosi 60cm.
6.

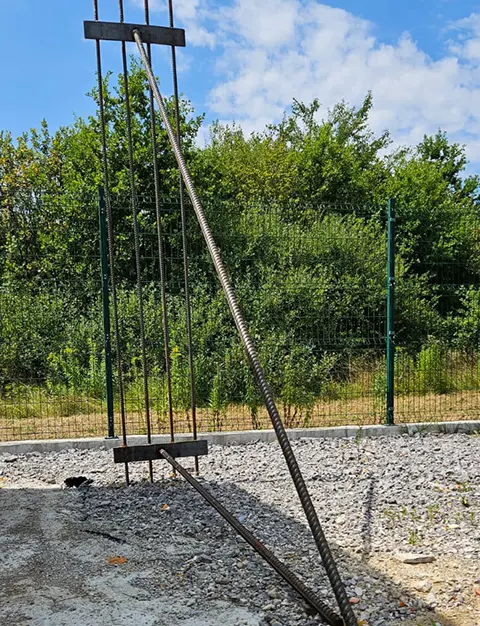

Kada smo zazidali dva reda revolution blocka KB i montirali PVC cijev kao distancer te navojne šipke Fi 16 razred 8.8 povezali dvije stijenke stiropora tada montiramo kosnik s unutarnje strane Revolution block KB da ne dođe do pomaka prilikom udara vjetra Ili prilikom betonaže.
7.

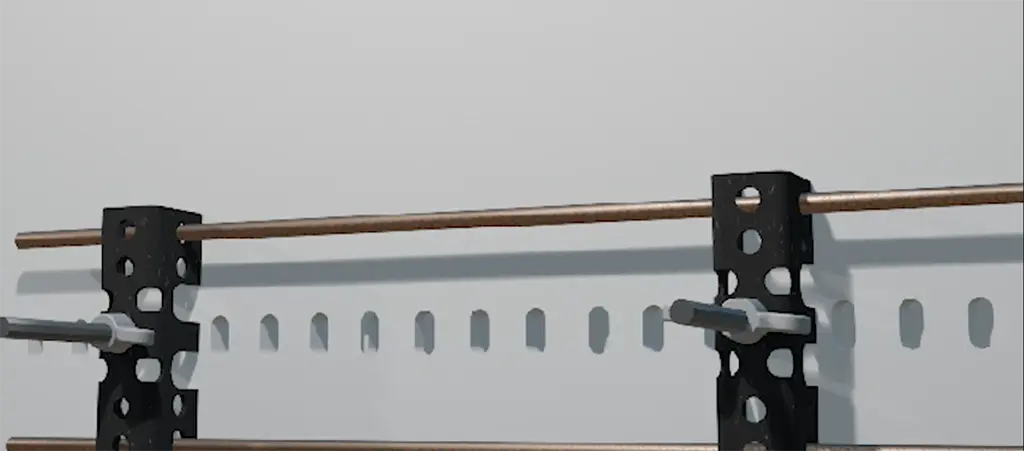

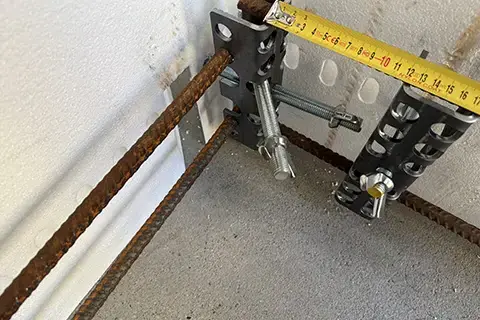

Montiramo U pločevinu na navojnu šipku. Kada su sve U pločevine montirane montiramo armaturnu rebrastru šipku Fi 16 u dvije zone s unutarnje i vanjske stijenke stiropora.
8.
Čim je drugi red Revolution blocka KB posušio, kada ste montirali kosnik s unutarnje strane revolution block KB ubacujete okomito šipke Fi 20 na svakih 1 metar do 1 i pol metar da imate daljni pravac zidanja.
9.

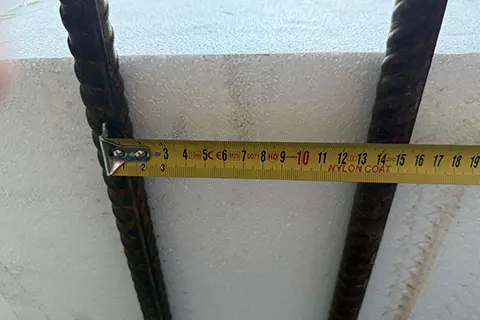

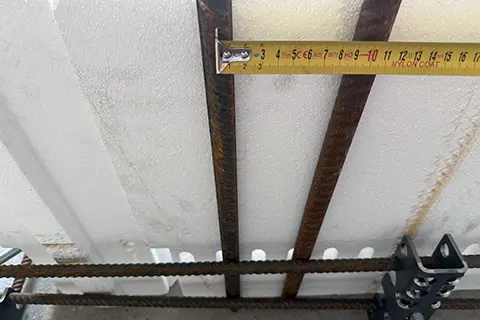

Kada ste zazidali 6 red Revolution blocka KB i došli na zadanu visinu po projektu ubacujete šipke Fi 20 okomito na svakih 15cm osi na ravnom dijelu, a na kutniku na svakih 10 cm.
10.

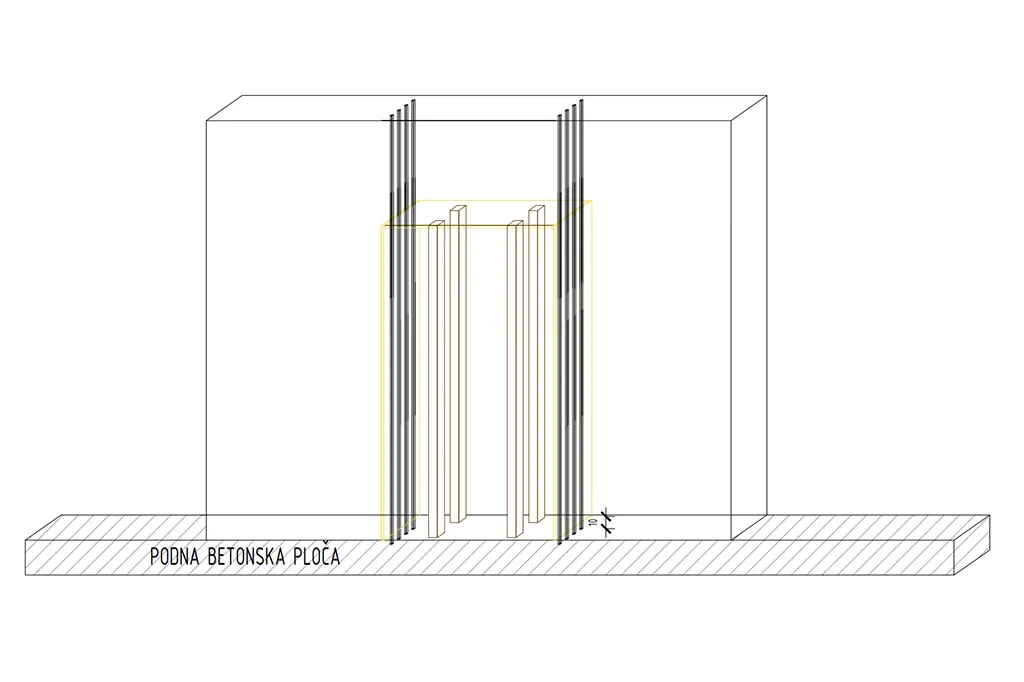

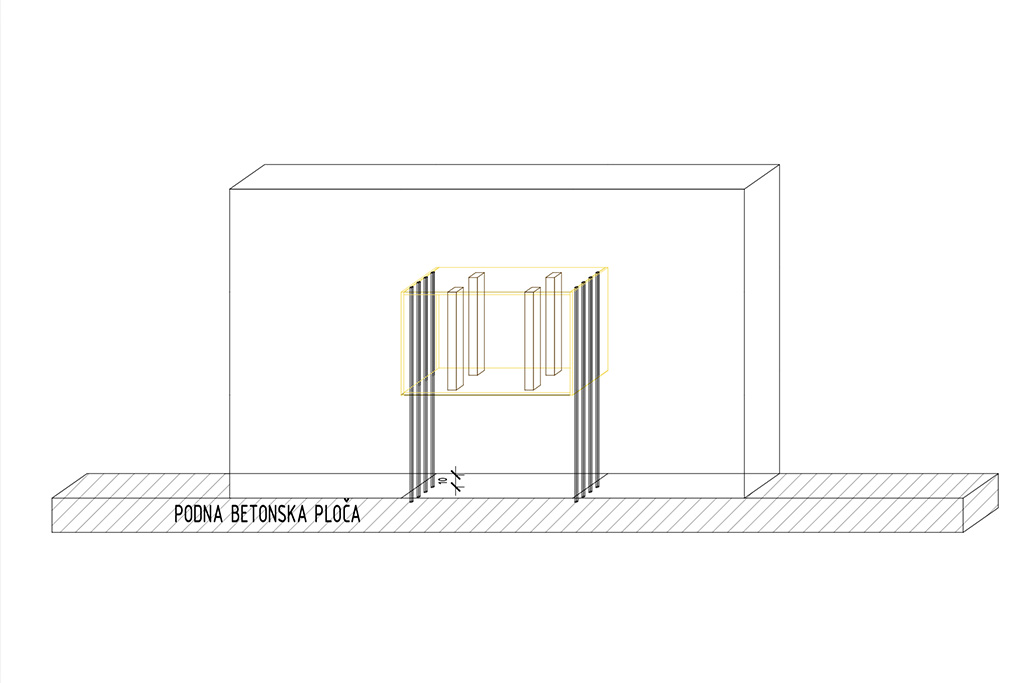

Kod otvora prozora i vrata, osigurati svaki bok zasebno na način da lijevu i desnu stranu vrata i prozora osigurate s drvenom oplatom, fosnom ili daskom bokove te izbušite najmanje 4 rupe u betonskoj ploči dubine 10 cm i ubacite šipke Fi 20 okomito po cijeloj širini zida simetrično svakih 8 cm osi, a kod prozora gornji dio zasebno sa gredicama 10×10 cm u 2 reda po širini zida.
11.
Prije betonaže provjeriti da li je sve zategnuto i osigurano na propisan način te zabrtviti sve spojeve i rupe pur pjenom da ne dođe do curenja prilikom betonaže.
12.

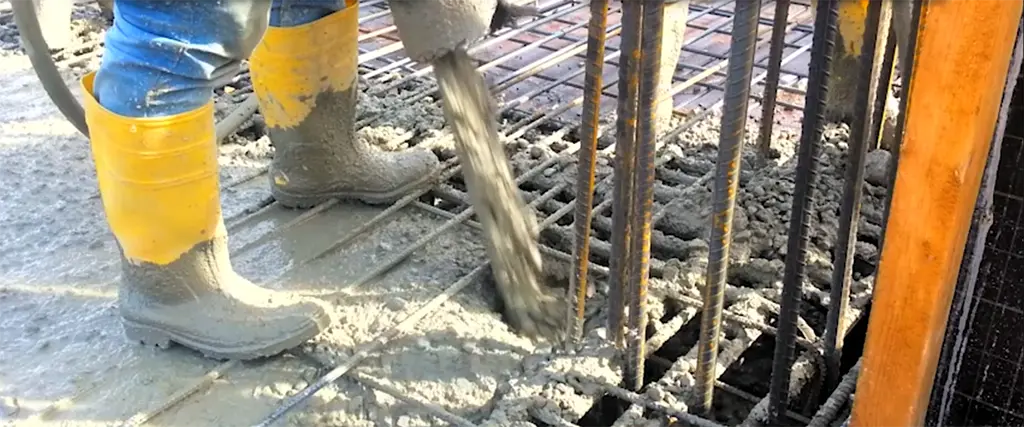

Betonažu zida ovavljati postepeno i ravnomjerno na krug cijelog projekta 50 cm po 50 cm betonom granulacije 16 – 32 mm ili od 0 – 8 mm.
13.
U pločevine navojne šipke Fi 16 rebraste šipke Fi 16 i okomite šipke Fi 20 skidate nakon 5 dana kada je beton stvrdnuo i zid očvrsnuo te cijeli pribor selite na gornji kat ili drugo gradilište.
14.

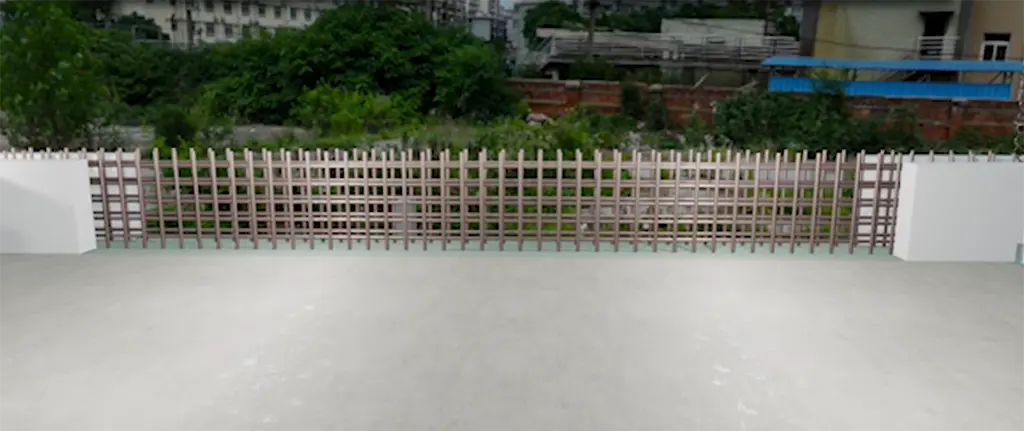

Kada imate po projektu betonske stupove u kombinaciji sa ciglom kao vanjske zidove, za stupove je propis isti kao kod betonaže zida.
15.

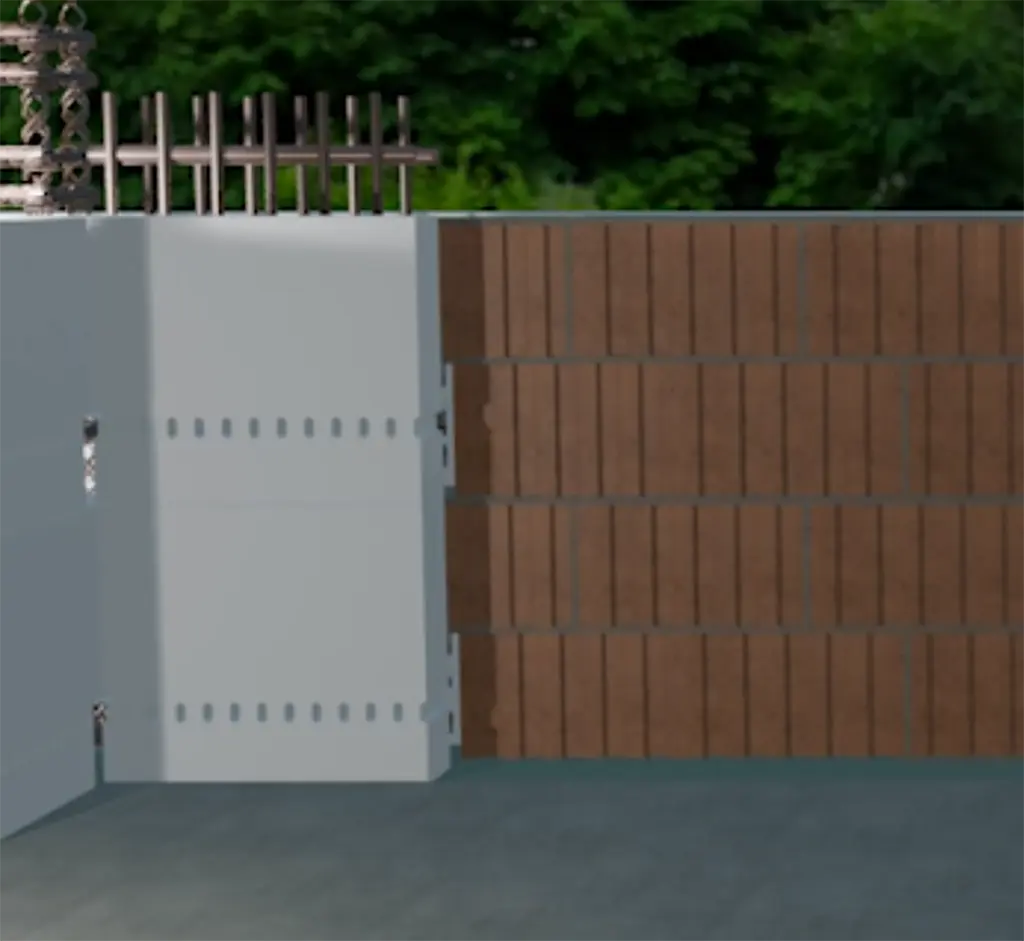

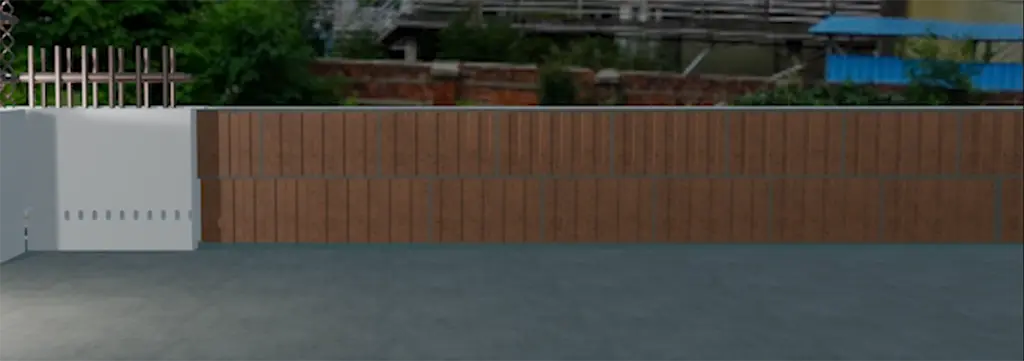

Kod zidanja ciglom u kombinaciji s blokom odmah nakon što je posušio Revolution block KB ciglu zidate bočno ispod cigle te na zadnju stijenku cigle da odmah radite i zid te fasadu.
